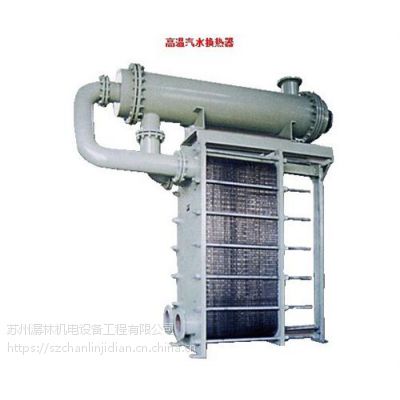

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效***、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达***。

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

选型：

由于板式换热器的板片规格较多，在同一板片规格下，因为换热板片数目不同，更有众多不同的组合，因此选型较为复杂。

潺林公司可提供选型咨询服务，设计时您只要提出具体技术参数，潺林公司即可在第.一时间内，为您推选出最.经济实用的板式换热器。

结构

板式换热器由一组波纹金属板组成，板上有角孔，供传热的两种流体通过。金属板片安装在固定板和活动压紧板所组成的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内。流体的流量、物理性质、压力降和温度差决定了板片的数目和尺寸。波纹板不仅提高了湍流程度，并且形成许多支撑点，足以承受介质的压力差。

潺林板式换热器特点：

1、有利于低温热源的利用

由于二种介质几乎是全逆流流动，加上换热效率极高，板式换热器二种介质的最.小温差可以达到1℃。用它来回收低温余

2、占地小，易维护

板式换热器的结构极为紧凑，在传热量相等的条件下，所占空间仅为管壳式换热器的1/5。并且不像管壳式换热器那样需要预留很大的检修空间。

3、阻力损失少

在相同的传热系数的条件下，板式换热器通过合理的流速选择，阻力损失可控制在管壳式换热器的1/3 范围内。

4、热损失小

因结构紧凑和体积小，换热器的外表面积也很小，因而热损失也很小，通常设备不再需要保温。

5、投资较低

在相同传热量的前提下，板式换热器与管壳式换热器相比，由于换热面积，占地面积，流体阻力等项目数值的减少，使得设备投资、基建投资、动力消耗等费用大大降低。
